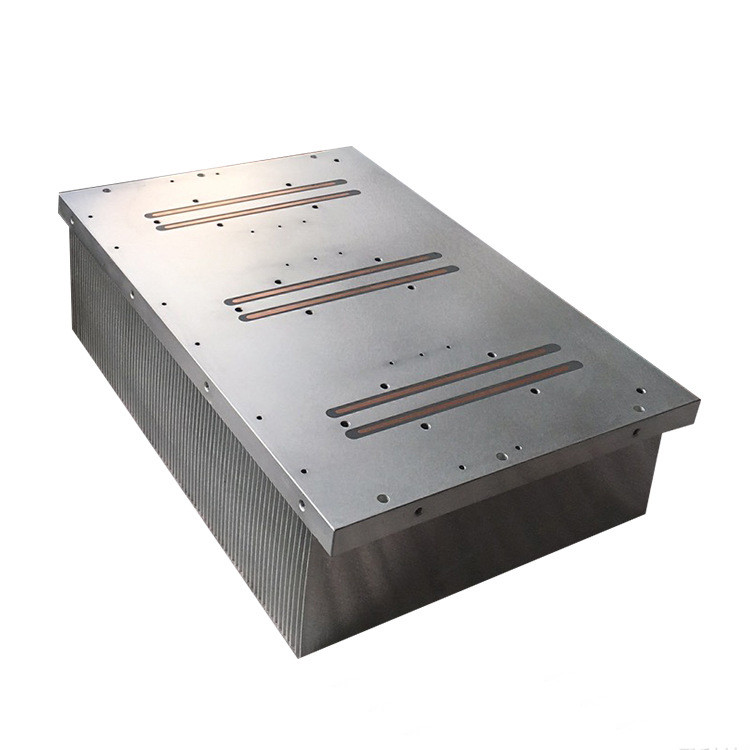

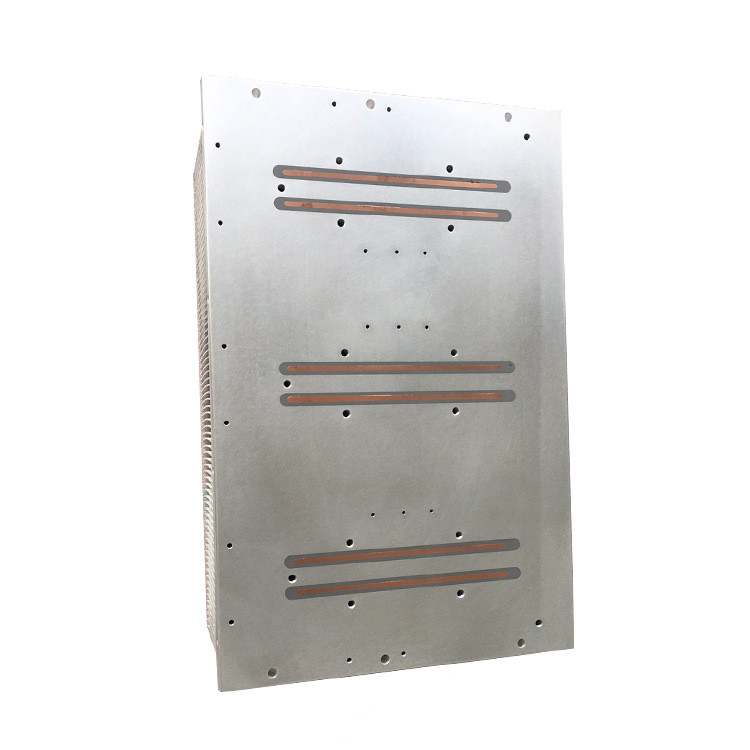

รายละเอียดคุณภาพการบริการที่กำหนดเองของ Aluminium1060 Skived Fin Heat Sink With Heat Pipe

คำอธิบายของครีบระบายความร้อนทองแดง Skived

ฮีตซิงก์อะลูมิเนียม Skived ให้การกระจายความร้อนสูงสุดในการใช้งานที่มีกระแสลมสูงและพื้นที่ขนาดเล็กค่าการนำความร้อนของอะลูมิเนียม (~226 W/mK) สูงที่สุดในบรรดาโลหะเชิงพาณิชย์ทั้งหมด และเทคโนโลยี skiving ช่วยให้ครีบระบายความร้อนมีครีบที่บางมาก อัตราส่วนกว้างยาว และความหนาแน่นของครีบสูงเนื่องจากครีบเป็นส่วนสำคัญของฐาน ฮีตซิงก์อะลูมิเนียมแบบ skived จึงให้ค่าการนำความร้อนที่ดีที่สุดที่เป็นไปได้ระหว่างครีบและฐานเมื่อปรับให้เหมาะกับการใช้งานเฉพาะ ฮีตซิงก์อะลูมิเนียมแบบ skived จะให้ประสิทธิภาพที่โดดเด่นเหนือโซลูชั่นระบายความร้อนอื่นๆ ภายในพื้นที่ขนาดเล็กในการใช้งานบางประเภท เทคโนโลยีการปอกผิวงานยังเป็นวิธีที่คุ้มค่าและเชื่อถือได้มากที่สุดในการผลิตแผ่นระบายความร้อนที่ตอบสนองความต้องการด้านความร้อนสูง

ข้อกำหนดของชุดระบายความร้อน Skived

แนวทางการออกแบบ

1. วัสดุ: ทองแดง (C11000) หรืออลูมิเนียม (6063/1060)
2. ความกว้างสูงสุด: ไม่จำกัด
3. ความยาวครีบสูงสุด: 500 มม. (20″)
4. ความสูงครีบสูงสุด: 100 มม. (4”)
5. ความสูงของครีบที่แนะนำ: <50 มม. (2")
6. ความหนาที่แนะนำสำหรับครีบอะลูมิเนียม: 0.2-1.2 มม. (0.008-0.047”)
7. ความหนาที่แนะนำสำหรับครีบทองแดง: 0.1-0.6 มม. (0.004-0.024”)
8. ระยะครีบขั้นต่ำ (ช่องว่าง): 0.1 มม. (0.004”)
9. ระยะครีบสูงสุด (ช่องว่าง): 8.0 มม. (0.31”)

Skived Heatsink ผลิตขึ้นอย่างไร?

Skived Heatsink ผลิตขึ้นโดยใช้เครื่อง skiving ที่ใช้ใบมีดตัดวัสดุเป็นชิ้นบาง ๆ แล้วดันครีบ skived ขึ้นสำหรับการใช้งานฮีทซิงค์ การผลิตครีบที่บางเป็นพิเศษนั้นเป็นไปได้ และเราได้ผลิตครีบที่บางถึง .008”กระบวนการนี้ช่วยให้อัตราส่วนกว้างยาวสูงซึ่งให้พื้นที่ผิวมากขึ้นสำหรับการกระจายความร้อนสูงสุดโดยทั่วไปเราใช้กระบวนการนี้สำหรับฮีทซิงค์ Skived ทองแดง อย่างไรก็ตาม อะลูมิเนียม Skiving เป็นไปได้เนื่องจากการตั้งค่านี้ง่ายมาก โดยปกติแล้วจะมีค่าธรรมเนียมการติดตั้งเพียงเล็กน้อย ซึ่งช่วยให้สามารถสร้างต้นแบบของการออกแบบใหม่ได้อย่างรวดเร็วเป็นไปได้ที่จะตัดเฉือนคุณสมบัติเพิ่มเติมหลังจากกระบวนการ skiving เสร็จสิ้น แต่ต้องใช้ประสบการณ์เพื่อหลีกเลี่ยงความเครียดบนฮีทซิงค์

คุณสมบัติของอ่างความร้อนอลูมิเนียม

กระบวนการปอกผิวช่วยให้มีความหนาแน่นของครีบสูงและรูปทรงของครีบระบายความร้อนแบบบางเพื่อประสิทธิภาพในการระบายความร้อนที่ดีที่สุดด้วยการบรรจุพื้นที่ผิวของครีบให้มากที่สุดเท่าที่กำหนด ฮีตซิงก์แบบครีบแบบ skived มีการถ่ายเทความร้อนมากกว่าฮีตซิงก์สำหรับงานก่อสร้างชิ้นเดียว เช่น ฮีตซิงก์อะลูมิเนียมแบบอัดขึ้นรูปเมื่อเทียบกับอะลูมิเนียมอัดรีด การผลิตครีบระบายความร้อนแบบ skived นั้นไม่ต้องอาศัยเครื่องมือที่มีราคาแพง ให้ความยืดหยุ่นในการออกแบบที่มากกว่าและการสร้างต้นแบบที่เร็วขึ้นแต่ครีบแต่ละอันจะถูกตัดแยกกันโดยใช้เครื่องมือเดียวกัน ซึ่งช่วยให้ต้นทุนเครื่องมือต่ำลงซึ่งช่วยให้เทคโนโลยี Fodor ปรับแต่งส่วนประกอบครีบแบบ skived ได้อย่างเต็มที่สำหรับผลิตภัณฑ์ของคุณ ซึ่งรวมถึงระบบระบายความร้อนด้วยของเหลวด้วย

กระบวนการ Skiving

ฮีตซิงก์แบบ Skived ผลิตขึ้นโดยการลอกครีบออกจากแท่งทองแดงหรืออะลูมิเนียมที่เป็นของแข็ง โดยใช้เครื่องมือใบมีดที่ควบคุมได้อย่างคมและแม่นยำเครื่องมือนี้จะโกนวัสดุที่มีความหนาเล็กน้อย ยกขึ้นแล้วโค้งงอในแนวตั้งเพื่อสร้างครีบฮีตซิงก์สุดท้ายสามารถกลึงโดยใช้เทคนิคการขึ้นรูปปกติ เช่น การตัดเฉือน CNCฮีตซิงก์แบบ Skived ต้องการต้นทุนเครื่องมือที่ต่ำ ซึ่งทำให้เป็นโซลูชันที่คุ้มค่าฮีตซิงก์แบบ Skived สามารถปรับแต่งได้ด้วยฮีทไปป์แบบฝังเพื่อปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น

แอพลิเคชันของอ่างความร้อนอลูมิเนียม

ฮีตซิงก์ทองแดงแบบ Skived ให้การกระจายความร้อนสูงสุดในการใช้งานที่มีพื้นที่จำกัดและการระบายอากาศในระดับสูงเป็นโซลูชันที่คุ้มค่าเมื่อพิจารณาถึงต้นทุนเครื่องมือที่ต่ำและพื้นที่ผิวครีบที่ปรับให้เหมาะสม

ครีบระบายความร้อนแบบ Skived มักพบในการใช้งานต่อไปนี้:

1. คอมพิวเตอร์และส่วนประกอบอิเล็กทรอนิกส์
2. อุปกรณ์โทรคมนาคม
3. อุปกรณ์และส่วนประกอบทางอุตสาหกรรม
4. อุตสาหกรรมโคมไฟและเครื่องใช้ในครัวเรือน
5. ส่วนประกอบยานยนต์

ฮีตซิงก์แบบ Skived สามารถสร้างจากอะลูมิเนียมหรือทองแดง เพื่อให้สามารถระบายความร้อนด้วยทองแดงชิ้นเดียวได้อย่างเต็มประสิทธิภาพครีบระบายความร้อนด้วยครีบทองแดงมาตรฐานของ Fodor มีจำหน่ายพร้อมขายึด Shurlock เพื่อการติดตั้งที่เชื่อถือได้และการประกอบที่ง่ายดาย

สำหรับการสร้างแบบจำลองความร้อนอย่างรวดเร็วและการเปรียบเทียบโครงสร้างแผ่นระบายความร้อนหลายแบบ โปรดลองติดต่อเรา เราสามารถเสนอการออกแบบฟรี
