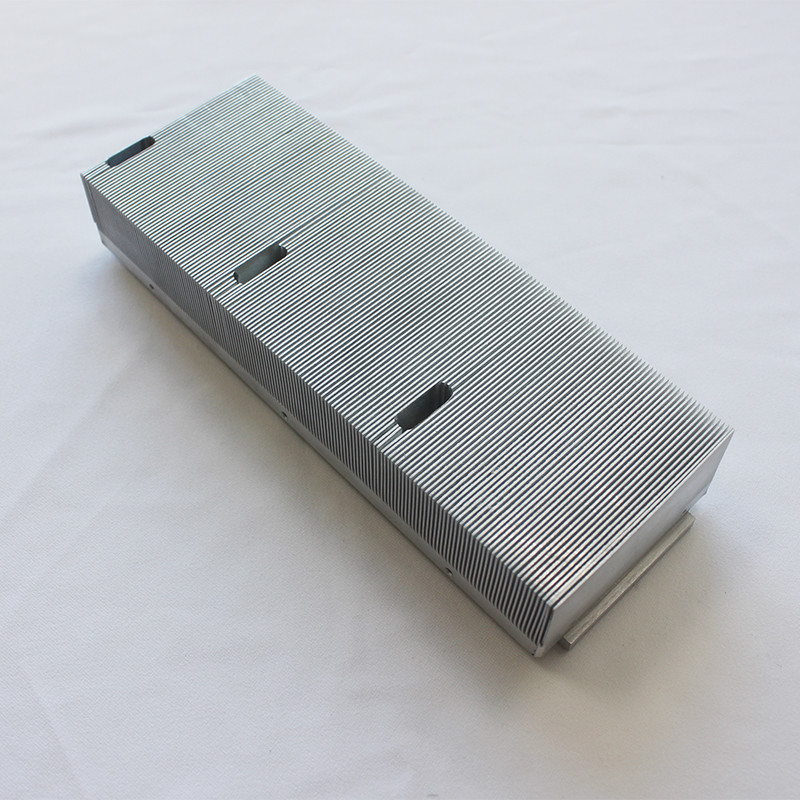

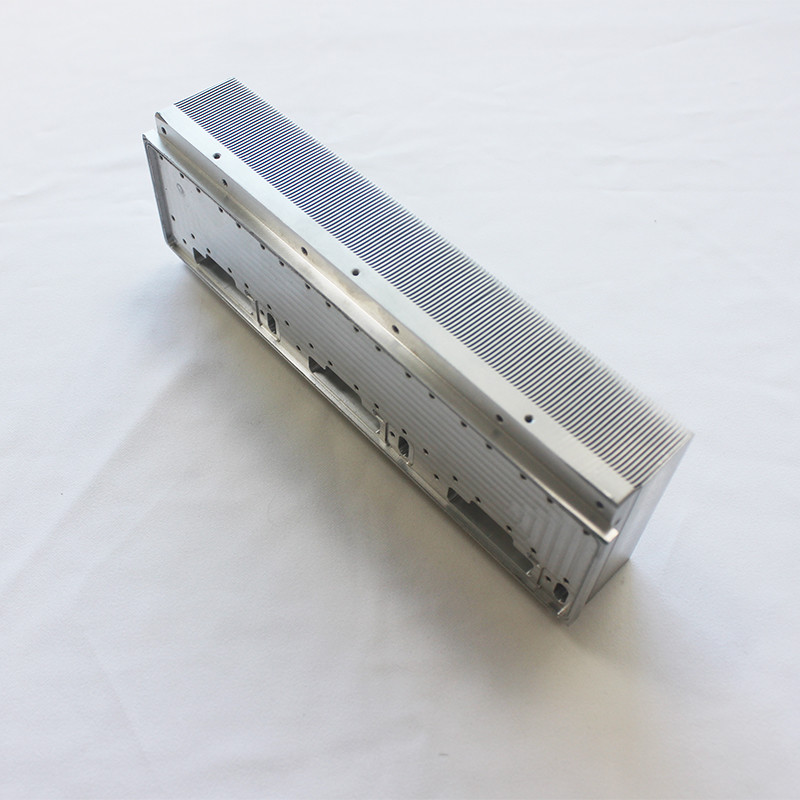

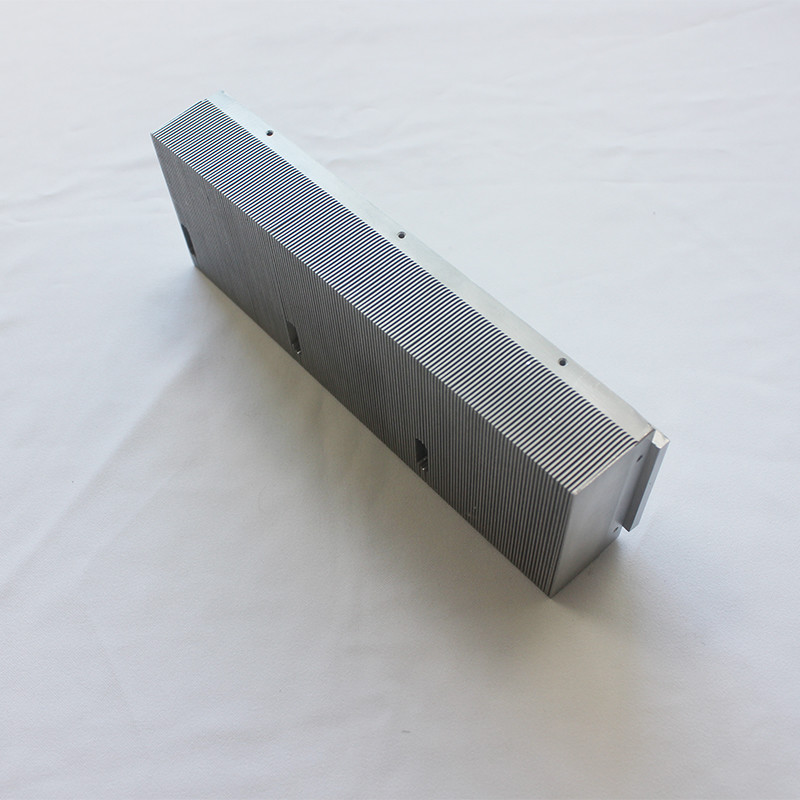

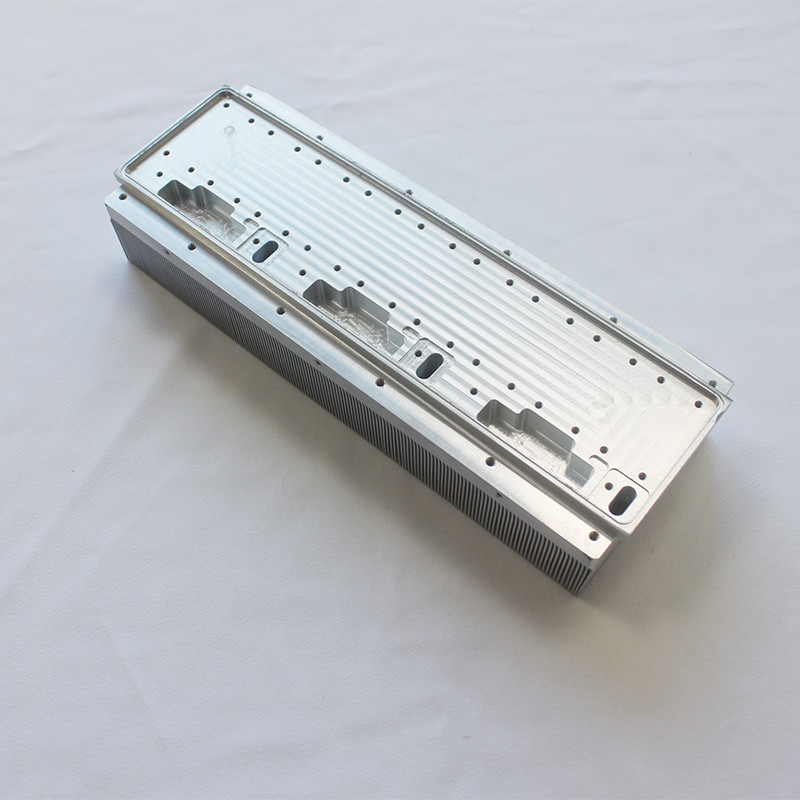

อ่างความร้อนโปรไฟล์อลูมิเนียม Al1050

ครีบระบายความร้อนอลูมิเนียมความแม่นยำสูง 6063 พร้อมตัวอย่างด่วน

รายละเอียดโดยย่อ

คำอธิบาย

แผ่นระบายความร้อนนี้ใช้วัสดุอลูมิเนียม 6063-T5 ในการประมวลผล ก่อนอื่นเราตรวจสอบมิติของวัตถุดิบว่าดีหรือไม่ ประการที่สองตามรูปวาด ใช้เครื่อง CNC Gear shovel เพื่อทำมิติ ประการที่สามคือการที่สอดคล้องกับรูปวาด ประการที่สี่คือการใช้ CNC เพื่อทำขนาดที่แน่นอน ประการที่ห้าคือการทำอโนไดซ์ที่ชัดเจน ขั้นตอนสุดท้ายคือการโลดโผน และจากนั้นตรวจสอบ/บรรจุการตรวจสอบครั้งแรกและการตรวจสอบการลาดตระเวนเสร็จสิ้นในการประมวลผล

หมายเหตุ

นี่คือครีบระบายความร้อนแบบ skived

Skived Heatsink ผลิตขึ้นอย่างไร?

Skived Heatsink ผลิตขึ้นโดยใช้เครื่อง skiving ที่ใช้ใบมีดตัดวัสดุเป็นชิ้นบาง ๆ แล้วดันครีบ skived ขึ้นสำหรับการใช้งานฮีทซิงค์ การผลิตครีบที่บางเป็นพิเศษนั้นเป็นไปได้ และเราได้ผลิตครีบที่บางถึง .008”กระบวนการนี้ช่วยให้อัตราส่วนกว้างยาวสูงซึ่งให้พื้นที่ผิวมากขึ้นสำหรับการกระจายความร้อนสูงสุดโดยทั่วไปเราใช้กระบวนการนี้สำหรับฮีทซิงค์ Skived ทองแดง อย่างไรก็ตาม อะลูมิเนียม Skiving เป็นไปได้เนื่องจากการตั้งค่านี้ง่ายมาก โดยปกติแล้วจะมีค่าธรรมเนียมการติดตั้งเพียงเล็กน้อย ซึ่งช่วยให้สามารถสร้างต้นแบบของการออกแบบใหม่ได้อย่างรวดเร็วเป็นไปได้ที่จะตัดเฉือนคุณสมบัติเพิ่มเติมหลังจากกระบวนการปอกผิวเสร็จสิ้น แต่ต้องใช้ประสบการณ์เพื่อหลีกเลี่ยงความเครียดบนฮีทซิงค์

Fodor สามารถนำเสนอฮีตซิงก์ทองแดง skived fi และอลูมิเนียม (AL1050/6063) skived fin heat sink
