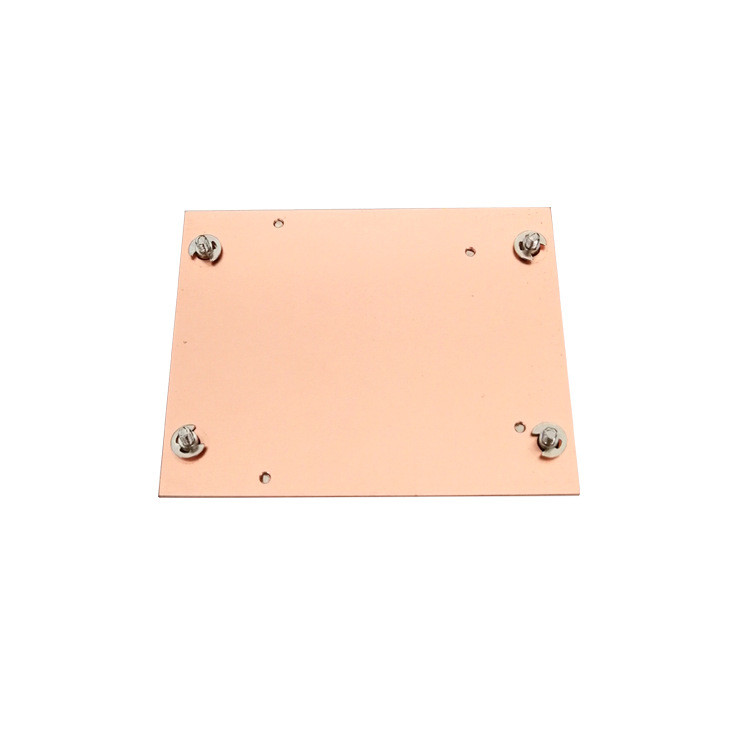

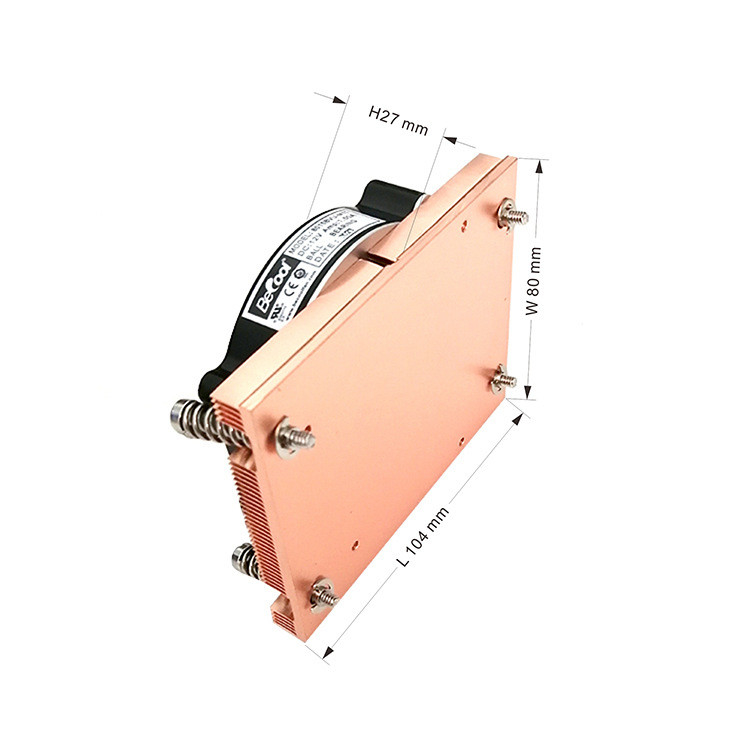

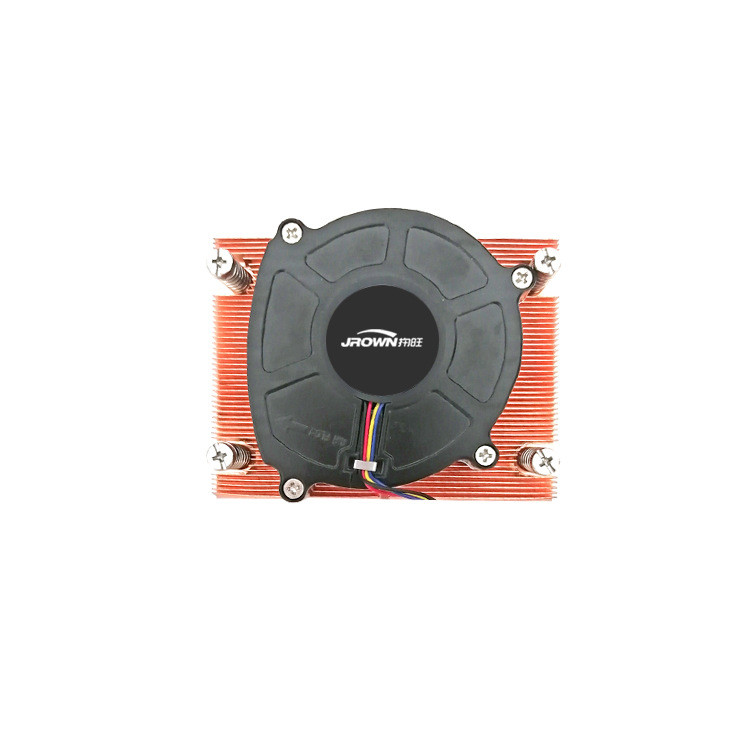

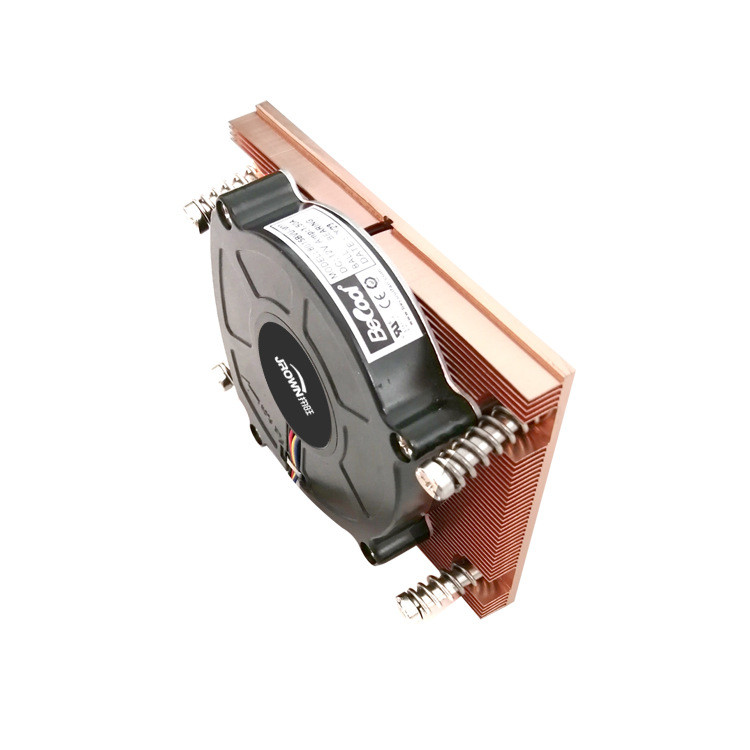

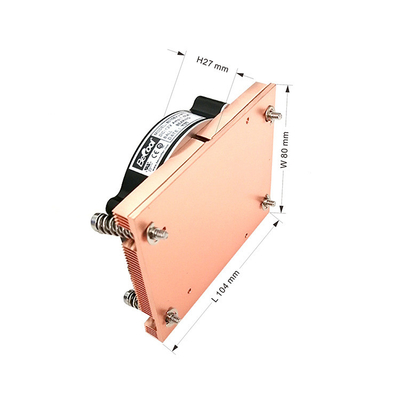

คำอธิบายคุณภาพการบริการของครีบระบายความร้อนทองแดง 1100 พร้อมพัดลมระบายความร้อน

คำอธิบายของครีบระบายความร้อนทองแดง Skived

Skived Fin Heat Sinks ให้การระบายความร้อนที่ปรับให้เหมาะสมที่สุด เนื่องจากอนุญาตให้มีความหนาแน่นของครีบสูงกว่าที่สามารถผลิตได้โดยใช้วิธีการอัดรีด แต่ไม่มีส่วนต่อประสานที่จำกัดการไหลของความร้อน เช่น ครีบระบายความร้อนแบบเชื่อมประสานหรือแบบประสานฮีตซิงก์ Skived Fin ต่างจากฮีตซิงก์แบบเชื่อมประสานหรือแบบประสาน สร้างขึ้นจากวัสดุชิ้นเดียวและมีความต้านทานความร้อนลดลงเนื่องจากไม่มีรอยต่อระหว่างฐานและครีบฮีตซิงก์เหล่านี้ผลิตขึ้นโดยการผ่าส่วนบนของฐานอย่างแม่นยำ เรียกว่า skiving พับกลับไปยังตำแหน่งตั้งฉากกับฐาน และทำซ้ำเป็นระยะๆ เพื่อสร้างครีบ

ข้อกำหนดของชุดระบายความร้อน Skived

แนวทางการออกแบบ

1. วัสดุ: ทองแดง (C11000) หรืออลูมิเนียม (6063/1060)
2. ความกว้างสูงสุด: ไม่จำกัด
3. ความยาวครีบสูงสุด: 500 มม. (20″)
4. ความสูงครีบสูงสุด: 100 มม. (4”)
5. ความสูงของครีบที่แนะนำ: <50 มม. (2")
6. ความหนาที่แนะนำสำหรับครีบอะลูมิเนียม: 0.2-1.2 มม. (0.008-0.047”)
7. ความหนาที่แนะนำสำหรับครีบทองแดง: 0.1-0.6 มม. (0.004-0.024”)
8. ระยะครีบขั้นต่ำ (ช่องว่าง): 0.1 มม. (0.004”)
9. ระยะครีบสูงสุด (ช่องว่าง): 8.0 มม. (0.31”)

คุณสมบัติของอ่างความร้อนอลูมิเนียม

กระบวนการปอกผิวช่วยให้มีความหนาแน่นของครีบสูงและรูปทรงของครีบระบายความร้อนแบบบางเพื่อประสิทธิภาพในการระบายความร้อนที่ดีที่สุดด้วยการบรรจุพื้นที่ผิวของครีบให้มากที่สุดเท่าที่กำหนด ฮีตซิงก์แบบครีบแบบ skived มีการถ่ายเทความร้อนมากกว่าฮีตซิงก์สำหรับงานก่อสร้างชิ้นเดียว เช่น ฮีตซิงก์อะลูมิเนียมแบบอัดขึ้นรูปเมื่อเทียบกับอะลูมิเนียมอัดรีด การผลิตครีบระบายความร้อนแบบ skived นั้นไม่ต้องอาศัยเครื่องมือที่มีราคาแพง ให้ความยืดหยุ่นในการออกแบบที่มากกว่าและการสร้างต้นแบบที่เร็วขึ้นแต่ครีบแต่ละอันจะถูกตัดแยกกันโดยใช้เครื่องมือเดียวกัน ซึ่งช่วยให้ต้นทุนเครื่องมือต่ำลงซึ่งช่วยให้เทคโนโลยี Fodor ปรับแต่งส่วนประกอบครีบแบบ skived ได้อย่างเต็มที่สำหรับผลิตภัณฑ์ของคุณ ซึ่งรวมถึงระบบระบายความร้อนด้วยของเหลวด้วย

กระบวนการ Skiving

ฮีตซิงก์แบบ Skived ผลิตขึ้นโดยการลอกครีบออกจากแท่งทองแดงหรืออะลูมิเนียมที่เป็นของแข็ง โดยใช้เครื่องมือใบมีดที่ควบคุมได้อย่างคมและแม่นยำเครื่องมือนี้จะโกนวัสดุที่มีความหนาเล็กน้อย ยกขึ้นแล้วโค้งงอในแนวตั้งเพื่อสร้างครีบฮีตซิงก์สุดท้ายสามารถกลึงโดยใช้เทคนิคการขึ้นรูปปกติ เช่น การตัดเฉือน CNCฮีตซิงก์แบบ Skived ต้องการต้นทุนเครื่องมือที่ต่ำ ซึ่งทำให้เป็นโซลูชันที่คุ้มค่าฮีตซิงก์แบบ Skived สามารถปรับแต่งได้ด้วยฮีทไปป์แบบฝังเพื่อปรับปรุงประสิทธิภาพให้ดียิ่งขึ้น

แอพลิเคชันของอ่างความร้อนอลูมิเนียม

ฮีตซิงก์ทองแดงแบบ Skived ให้การกระจายความร้อนสูงสุดในการใช้งานที่มีพื้นที่จำกัดและการระบายอากาศในระดับสูงเป็นโซลูชันที่คุ้มค่าเมื่อพิจารณาถึงต้นทุนเครื่องมือที่ต่ำและพื้นที่ผิวครีบที่ปรับให้เหมาะสม

ครีบระบายความร้อนแบบ Skived มักพบในการใช้งานต่อไปนี้:

1. คอมพิวเตอร์และส่วนประกอบอิเล็กทรอนิกส์
2. อุปกรณ์โทรคมนาคม
3. อุปกรณ์และส่วนประกอบทางอุตสาหกรรม
4. อุตสาหกรรมโคมไฟและเครื่องใช้ในครัวเรือน
5. ส่วนประกอบยานยนต์

ฮีตซิงก์แบบ Skived สามารถสร้างจากอะลูมิเนียมหรือทองแดง เพื่อให้สามารถระบายความร้อนด้วยทองแดงชิ้นเดียวได้อย่างเต็มประสิทธิภาพครีบระบายความร้อนด้วยครีบทองแดงมาตรฐานของ Fodor มีจำหน่ายพร้อมขายึด Shurlock เพื่อการติดตั้งที่เชื่อถือได้และการประกอบที่ง่ายดาย

สำหรับการสร้างแบบจำลองความร้อนอย่างรวดเร็วและการเปรียบเทียบโครงสร้างแผ่นระบายความร้อนหลายแบบ โปรดลองติดต่อเรา เราสามารถเสนอการออกแบบฟรี
