| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | FODOR |
| ได้รับการรับรอง: | ISO9001:2015 |
| หมายเลขรุ่น: | ฮีทซิงค์-S0007 |
| จำนวนสั่งซื้อขั้นต่ำ: | 100PCS |
| รายละเอียดการบรรจุ: | บรรจุภัณฑ์พุพอง |
| เวลาการส่งมอบ: | 20-30 วัน |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 30000 ชิ้นต่อเดือน |
| ราคา: | EXW/FOB/CIF/DDP | วัตถุดิบ: | AL6063-T5 |
|---|---|---|---|
| การรักษาพื้นผิว: | ชุบนิกเกิล | แอปพลิเคชัน: | ครีบระบายความร้อนอะลูมิเนียม Ski |
| บริการแปรรูป: | CNC ชุบนิเกิ้ล | เวลาจัดส่ง: | 20-30 วัน |
| คำสำคัญ: | ครีบระบายความร้อน | ||
| แสงสูง: | อ่างความร้อนป้องกันออกซิเดชันพร้อมท่อความร้อน,อ่างความร้อนกันสนิมพร้อมท่อความร้อน,ท่อระบายความร้อนทองแดงซีเอ็นซี |
||

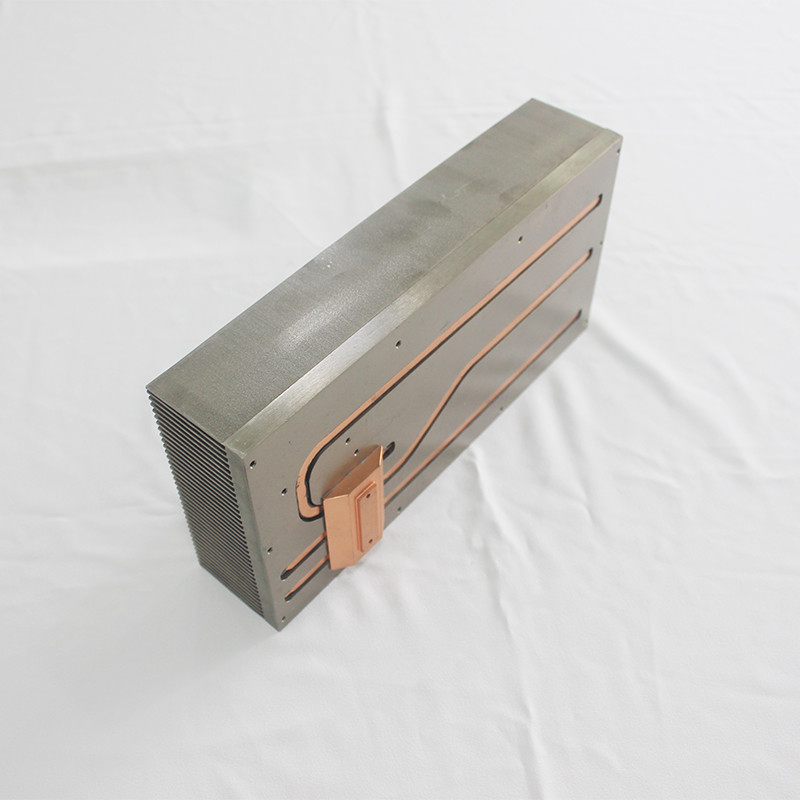

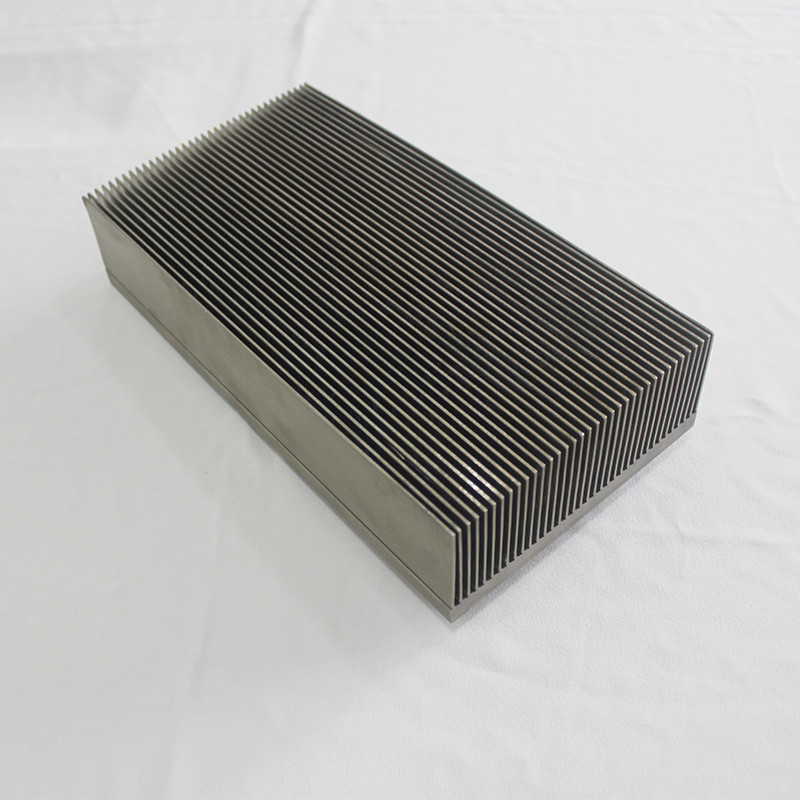

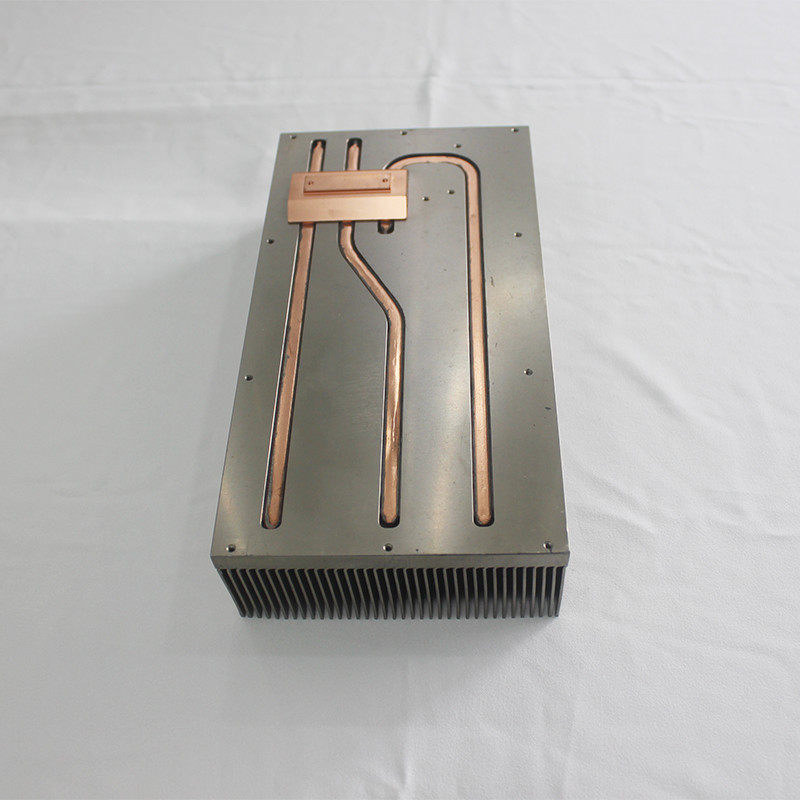

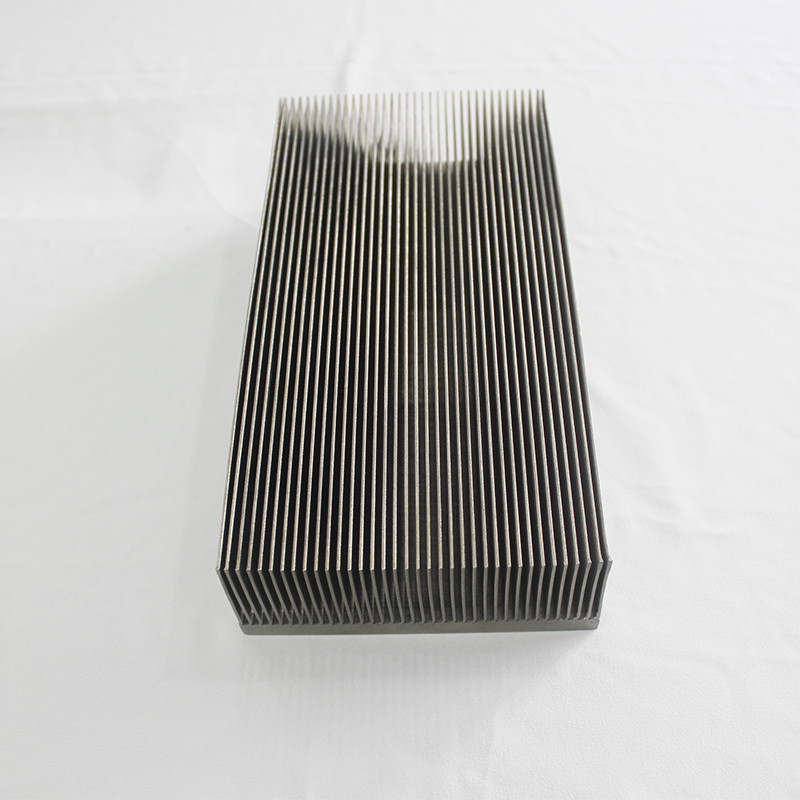

วัตถุดิบอลูมิเนียม 6063 การชุบ Nicle Skived Fin Heat Sink With Heat Pipe
รายละเอียดโดยย่อ
| วัตถุดิบ | AL6063 |
| บริการแบบกำหนดเอง | ใช่ บริการ OEM/ODM |
| ระบบคุณภาพ | ISO9001:2015 |
| เทคโนโลยีการประมวลผล | เกียร์ CNC / งานไม้ / CNC / โลดโผน |
| การรักษาพื้นผิว | ชุบนิกเกิล |
| วิธีการบรรจุ | บรรจุภัณฑ์ตุ่มหรือบรรจุภัณฑ์พิเศษที่คุณต้องการ |
| แอพลิเคชันสถานการณ์ | ฮีทซิงค์อุปกรณ์อิเล็กทรอนิกส์ |
| คำขอขั้นต่ำ | 100/500/1000 |
คำอธิบาย
แผ่นระบายความร้อนนี้ใช้วัสดุอลูมิเนียม 6063-T5 ในการประมวลผล ก่อนอื่นเราตรวจสอบมิติของวัตถุดิบว่าดีหรือไม่ ประการที่สองตามรูปวาด ใช้เครื่อง CNC Gear shovel เพื่อทำมิติ ประการที่สามคือการที่สอดคล้องกับรูปวาด ประการที่สี่คือการใช้ CNC เพื่อทำขนาดที่แน่นอน ประการที่ห้าคือการทำอโนไดซ์ที่ชัดเจน ขั้นตอนสุดท้ายคือการโลดโผน และจากนั้นตรวจสอบ/บรรจุการตรวจสอบครั้งแรกและการตรวจสอบการลาดตระเวนเสร็จสิ้นในการประมวลผล
หมายเหตุ
นี่คือครีบระบายความร้อนแบบ skived
Skived Fin Heat Sinks ให้การระบายความร้อนที่ปรับให้เหมาะสมที่สุด เนื่องจากอนุญาตให้มีความหนาแน่นของครีบสูงกว่าที่สามารถผลิตได้โดยใช้วิธีการอัดรีด แต่ไม่มีส่วนต่อประสานที่จำกัดการไหลของความร้อน เช่น ครีบระบายความร้อนแบบเชื่อมประสานหรือแบบประสานฮีตซิงก์ Skived Fin ต่างจากฮีตซิงก์แบบเชื่อมประสานหรือแบบประสาน สร้างขึ้นจากวัสดุชิ้นเดียวและมีความต้านทานความร้อนลดลงเนื่องจากไม่มีรอยต่อระหว่างฐานและครีบฮีตซิงก์เหล่านี้ผลิตขึ้นโดยการผ่าส่วนบนของฐานอย่างแม่นยำ เรียกว่า skiving แล้วพับกลับไปยังตำแหน่งตั้งฉากกับฐาน และทำซ้ำเป็นระยะเพื่อสร้างครีบ
กระบวนการปอกผิวช่วยให้มีความหนาแน่นของครีบสูงและรูปทรงของครีบระบายความร้อนแบบบางเพื่อประสิทธิภาพในการระบายความร้อนที่ดีที่สุดด้วยการบรรจุพื้นที่ผิวของครีบให้มากที่สุดเท่าที่กำหนด ฮีตซิงก์แบบครีบ skived มีการถ่ายเทความร้อนมากกว่าฮีตซิงก์โครงสร้างชิ้นเดียว เช่น ฮีตซิงก์อะลูมิเนียมแบบอัดขึ้นรูปเมื่อเทียบกับอะลูมิเนียมอัดรีด การผลิตครีบระบายความร้อนแบบ skived นั้นไม่ต้องอาศัยเครื่องมือที่มีราคาแพง ให้ความยืดหยุ่นในการออกแบบที่มากกว่าและการสร้างต้นแบบที่เร็วขึ้นแต่ครีบแต่ละอันจะถูกตัดแยกกันโดยใช้เครื่องมือเดียวกัน ซึ่งช่วยให้ต้นทุนเครื่องมือต่ำลงซึ่งช่วยให้เทคโนโลยี Fodor ปรับแต่งส่วนประกอบครีบแบบ skived สำหรับผลิตภัณฑ์ของคุณได้อย่างเต็มที่ ซึ่งรวมถึงระบบระบายความร้อนด้วยของเหลวด้วย
ฮีตซิงก์แบบ Skived สามารถสร้างจากอะลูมิเนียมหรือทองแดง เพื่อให้สามารถระบายความร้อนด้วยทองแดงชิ้นเดียวได้อย่างเต็มประสิทธิภาพครีบระบายความร้อนด้วยครีบทองแดงมาตรฐานของ Fodor มีจำหน่ายพร้อมขายึด Shurlock เพื่อการติดตั้งที่เชื่อถือได้และการประกอบที่ง่ายดาย
Fodor สามารถนำเสนอฮีตซิงก์ทองแดง skived fi และอลูมิเนียม (AL1050/6063) skived fin heat sink
