อโนไดซ์สีดำกลมหล่อเย็นสำหรับแม่พิมพ์ที่มีอยู่ Dia 110mm

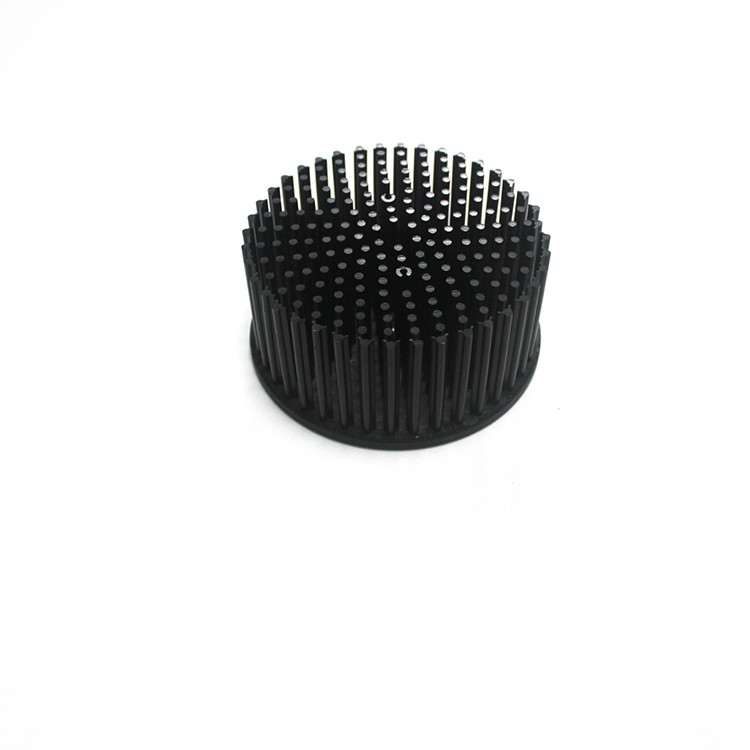

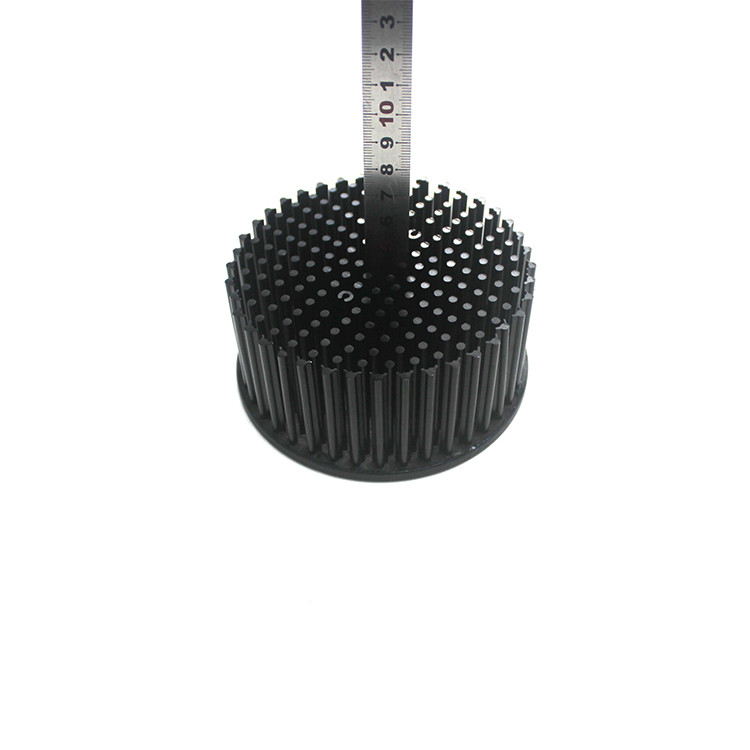

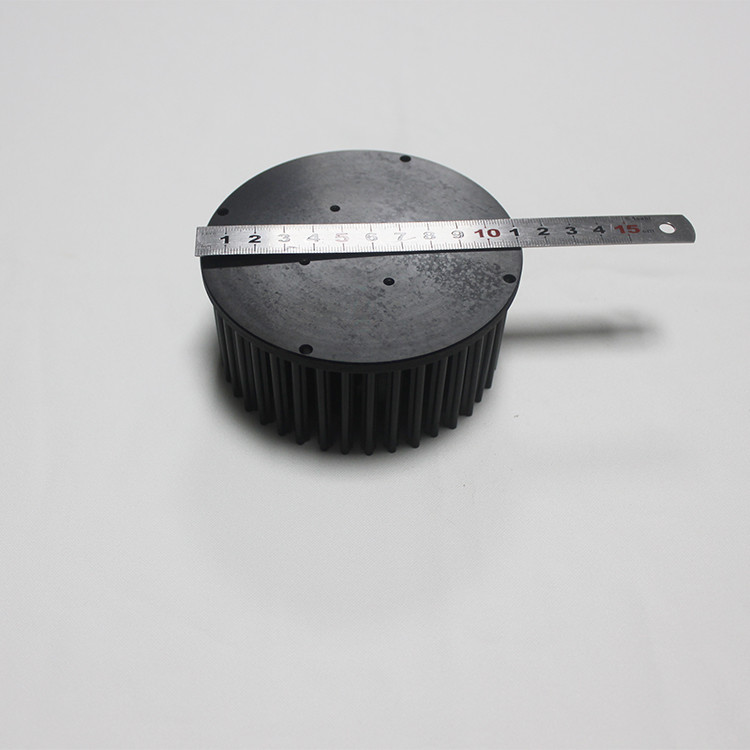

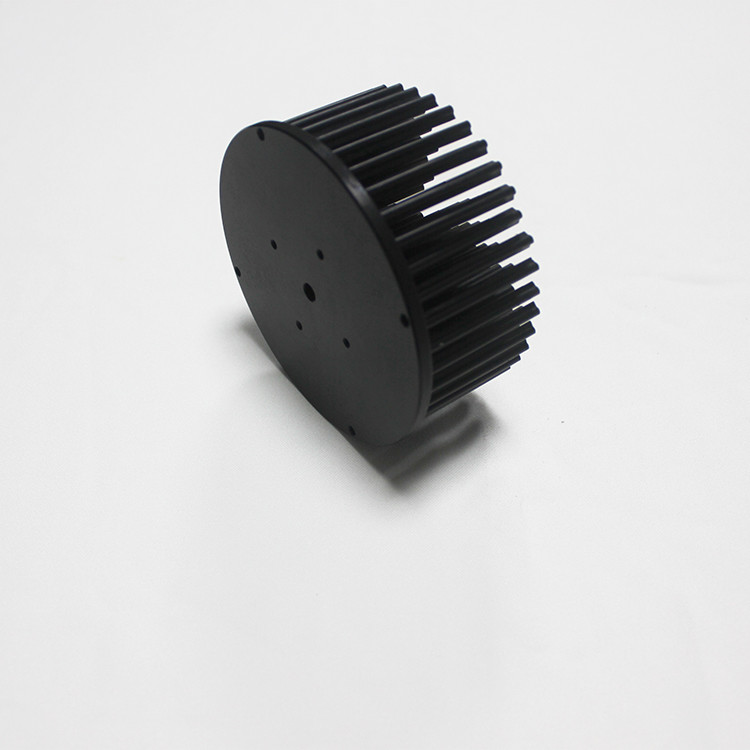

ฮีตซิงก์ชุบอโนไดซ์สีดำแบบหล่อเย็นสำหรับไฟ LED พร้อมแม่พิมพ์เดิม Dia 110mm

อ่างความร้อนหล่อเย็น, อ่างความร้อนหล่อเย็น, อ่างความร้อนหล่อเย็น LED, อ่างความร้อน LED, อ่างความร้อนซัง LED


ข้อมูลจำเพาะของ Haet Sink ปลอมแปลงเย็น



คำอธิบาย

แผ่นระบายความร้อนหล่อขึ้นรูปเย็นเหมาะอย่างยิ่งสำหรับการหล่อรูปทรงที่ซับซ้อนพร้อมการนำความร้อนที่ดีเยี่ยมกระบวนการตีขึ้นรูปเย็นทำให้ได้ความตรงเกือบสมบูรณ์แบบ โดยมีฮีตซิงก์มากขึ้นต่อตารางมิลลิเมตรรูปร่างของฮีตซิงก์ครีบพินขึ้นรูปเย็นประกอบด้วยฮีตซิงก์ครีบจาน ฮีตซิงก์พินกลม และฮีตซิงก์ครีบวงรีการผลิตฮีตซิงก์ปลอมนั้นเหมาะสมมากสำหรับการใช้ทองแดง เนื่องจากฮีตซิงก์ทองแดงสามารถก่อตัวขึ้นได้โดยไม่มีอุณหภูมิสูงและทำให้เกิดความเสียหายน้อยที่สุดการผลิตแผ่นระบายความร้อนแบบหลอมเย็นมักจะรวมถึงกระบวนการตัดเฉือนขั้นที่สอง เช่น รู การลบมุม และขั้นตอนเพื่อลดของเสียที่ไม่จำเป็น


การออกแบบพินครีบที่เป็นผู้นำตลาดของ Fodor นำเสนอข้อได้เปรียบที่สำคัญสำหรับการระบายความร้อนแอพพลิเคชั่น LED รวมถึง:

[ตัวยึด LED]

• หมุดให้พื้นที่ผิวในระดับสูง
• กระบวนการตีขึ้นรูปเย็นทำให้แผ่นระบายความร้อนมีความหนาแน่นสูงเป็นโลหะชิ้นเดียวซึ่งให้การนำความร้อนที่โดดเด่น
• การออกแบบพินฟินจะทำงานได้อย่างมีประสิทธิภาพในหลายทิศทาง
• เทคโนโลยีการปลอมให้ความสามารถในการรวมคุณสมบัติที่กำหนดเองเข้ากับเครื่องมือ

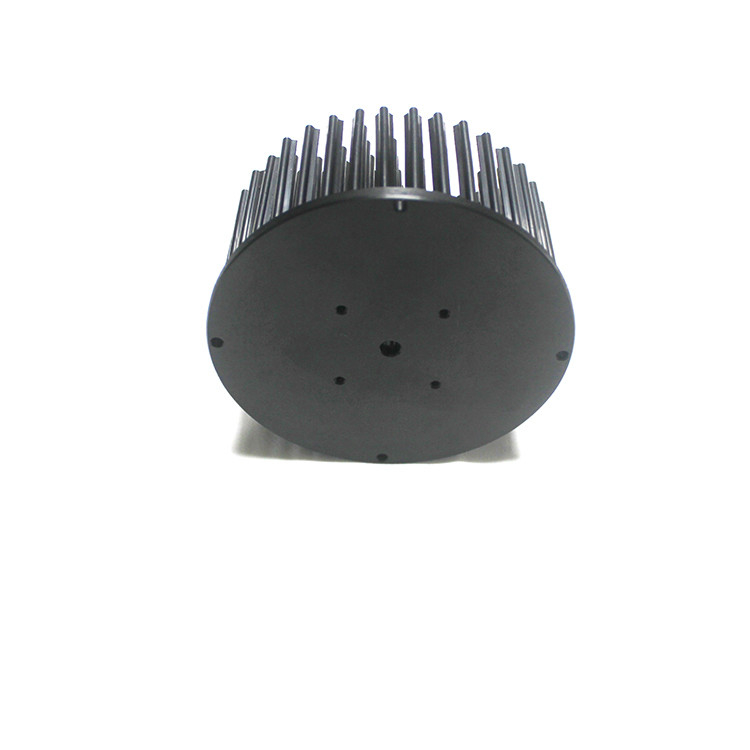

• ฐานหนา 10 มม. ที่ผ่านการกลึงอย่างแม่นยำนำเสนอการนำความร้อนสูงและให้พื้นผิวที่เรียบไม่มีสะดุดสำหรับรูปแบบรูเพื่อรองรับการต่อ LED, ออปติก และตัวยึดสำหรับติดตั้ง
• ตัวเลือกแบบ Passive และ Active (พร้อมพัดลมในตัว)
• ฮีทซิงค์ COB LED ทั้งหมดจะถูกจัดส่งแบบเจาะล่วงหน้า

ฮีทซิงค์ Fodor LED สามารถปรับเปลี่ยนหรือปรับแต่งได้ตามความต้องการใช้งานของคุณ:

1. เกี่ยวกับอ่างความร้อนปลอมเย็น

ฮีทซิงค์ปลอมผลิตขึ้นโดยใช้การปรับเปลี่ยนกระบวนการนี้เรียกว่าการตีขึ้นรูปเย็นการตีขึ้นรูปเย็นใช้แรงดันสูงและอุณหภูมิต่ำเพื่อให้แน่ใจว่าไม่มีฟองอากาศหรือสิ่งเจือปนอื่นๆ ติดอยู่ในวัสดุสิ่งนี้ช่วยปรับปรุงคุณสมบัติการระบายความร้อนของฮีทซิงค์ และเพิ่มความหนาแน่นของวัสดุ
ฮีทซิงค์ปลอมผลิตขึ้นโดยใช้การปรับเปลี่ยนกระบวนการนี้เรียกว่าการตีขึ้นรูปเย็นการตีขึ้นรูปเย็นใช้แรงดันสูงและอุณหภูมิต่ำเพื่อให้แน่ใจว่าไม่มีฟองอากาศหรือสิ่งเจือปนอื่นๆ ติดอยู่ในวัสดุสิ่งนี้ช่วยปรับปรุงคุณสมบัติการระบายความร้อนของฮีทซิงค์ และเพิ่มความหนาแน่นของวัสดุRadian Thermal Products ใช้เครื่องมือแม่พิมพ์แบบเปิดพิเศษและความดันสูงเพื่อสร้างฮีทซิงค์ที่มีความแม่นยำสูงพร้อมอัตราส่วนภาพสูงโดยทั่วไปแล้วฮีทซิงค์หลอมจะผลิตทีละส่วน และสามารถทำจาก AL 6063 หรือ C1100อัตราส่วนภาพสูงถึง 35:1 เป็นไปได้ และไม่จำเป็นต้องมีมุมร่างบนครีบครีบอาจมีลักษณะกลม รี ตรง หรือรวมกันในส่วนเดียวกันก็ได้

กระบวนการตีขึ้นรูปเย็นคือการปลอมผลิตภัณฑ์ที่อุณหภูมิห้องผลิตภัณฑ์มีความแม่นยำด้านรูปร่างและมิติสูง มีความหนาแน่นภายในที่ดี ชิ้นงานมีความแข็งแรงสูง พื้นผิวเรียบ มีขั้นตอนการประมวลผลน้อย และสะดวกสำหรับการผลิตจำนวนมาก
แผ่นระบายความร้อนหล่อเย็นใช้กันอย่างแพร่หลายสำหรับการกระจายความร้อนของหลอดไฟ LEDรูปร่างของฮีตซิงก์หลอมขึ้นรูปเย็นประกอบด้วยฮีตซิงก์ครีบพินพิน ฮีตซิงก์พินกลม และฮีตซิงก์ครีบวงรีการใช้ฮีทซิงค์ขึ้นรูปเย็นจะช่วยลดน้ำหนักและปริมาตรโดยรวมของหลอดไฟ LED เพื่อให้บรรลุวัตถุประสงค์ในการลดต้นทุนโดยรวมคือทำให้ผลิตภัณฑ์แข่งขันได้มากขึ้น!

2. ข้อดีของการระบายความร้อนด้วยการตีขึ้นรูปเย็น

แผ่นระบายความร้อนหล่อเย็นใช้กันอย่างแพร่หลายในการกระจายความร้อนของหลอดไฟ LED และมีข้อดีดังต่อไปนี้:
(1) ราคาของแม่พิมพ์ตีขึ้นรูปเย็นไม่สูงซึ่งสามารถควบคุมต้นทุนได้อย่างมีประสิทธิภาพ
(2) กำลังการผลิตสูงเหมาะสำหรับการผลิตจำนวนมาก
(3) วงจรการผลิตแม่พิมพ์ค่อนข้างสั้น โดยปกติ 10 ถึง 15 วัน
(4) การขึ้นรูปครั้งเดียว ประสิทธิภาพการกระจายความร้อนของฮีทซิงค์การตีขึ้นรูปเย็นนั้นสอดคล้องกับประสิทธิภาพการกระจายความร้อนของวัสดุ และขั้นตอนหลังการประมวลผลมีน้อยและเรียบง่าย
(5)ข้อได้เปรียบที่สำคัญของการตีขึ้นรูปเย็นคือความคลาดเคลื่อนของขนาดที่ใกล้เคียง คุณภาพผิวสำเร็จที่ดี และการใช้วัสดุที่มีต้นทุนต่ำกว่าเพื่อให้ได้ความแข็งแรงที่ต้องการโดยการชุบแข็งงานโดยไม่ต้องใช้ความร้อน

3.การตีขึ้นรูปเย็นเป็นกระบวนการผลิตที่อุณหภูมิห้องและเหมาะกับโลหะที่นิ่มกว่า เช่น อะลูมิเนียมและทองแดง ซึ่ง Fodor ใช้สำหรับฮีทซิงค์และผลิตภัณฑ์โลหะที่มีความแม่นยำข้อดีหลักของกระบวนการตีขึ้นรูปเย็นคือ:

สามารถผลิตสินค้าได้ในระดับความคลาดเคลื่อนที่เข้มงวด
พื้นผิวที่สวยงามทำให้ไม่จำเป็นต้องมีการตกแต่งขั้นที่สอง

ผู้ปฏิบัติงานจะใส่ชิ้นส่วนของแท่งอะลูมิเนียมเข้าไปในแม่พิมพ์ของแท่นตีขึ้นรูปเย็นเมื่อเปิดใช้งานการกด สต็อกแท่งจะถูก 'บีบ' ลงในชุดแม่พิมพ์รับรูปร่างของชุดแม่พิมพ์

แม้ว่าวัสดุจะเริ่มกระบวนการที่อุณหภูมิห้อง แต่อุณหภูมิจะเพิ่มขึ้นสูงกว่า 200°C เนื่องจากอัตราความเครียดเสียดทานของการเสียรูปของวัสดุเปล่า

Fodor Cold หลอมฮีทซิงค์ออกจากสต็อกแบบแท่งเพียงชิ้นเดียวเพื่อให้ได้ค่าการนำความร้อนสูงสุดในราคาที่ต่ำ

4. ทำไมการตีขึ้นรูปเย็นจึงดีกว่าการตีขึ้นรูปร้อน?

กระบวนการผลิตการตีขึ้นรูปเย็นจะเพิ่มความแข็งแรงของโลหะผ่านการทำให้แข็งด้วยความเครียดที่อุณหภูมิห้องในทางตรงกันข้าม กระบวนการผลิตแบบตีขึ้นรูปร้อนช่วยป้องกันไม่ให้วัสดุแข็งตัวจากความเครียดที่อุณหภูมิสูง ซึ่งส่งผลให้ได้ความแข็งแรงของผลผลิตที่เหมาะสม ความแข็งต่ำ และความเหนียวสูง

5. โลหะชนิดใดดีที่สุดสำหรับการตีขึ้นรูปเย็น?

โลหะที่พบมากที่สุดในงานตีขึ้นรูปเย็นมักเป็นเหล็กกล้ามาตรฐานหรือเหล็กกล้าผสมคาร์บอนการตีขึ้นรูปเย็นมักเป็นกระบวนการปิดแม่พิมพ์โดยทั่วไปแล้วการตีขึ้นรูปเย็นจะเป็นที่นิยมเมื่อโลหะนั้นเป็นโลหะอ่อนอยู่แล้ว เช่น อะลูมิเนียม

6. วัสดุใดดีที่สุดสำหรับการตีขึ้นรูปเย็น?

อะลูมิเนียมและโลหะผสมของอะลูมิเนียมสามารถหลอมขึ้นรูปเย็นและอัดขึ้นรูปเป็นภาชนะบรรจุน้ำอัดลมและหลอดสำหรับขี้ผึ้งได้สำเร็จวัสดุที่มีปริมาณมากที่สุดคือเหล็กกล้าคาร์บอนต่ำ (<0.2 wt% C) ซึ่งใช้ในการผลิตส่วนประกอบหลากหลายประเภท ส่วนใหญ่ในอุตสาหกรรมชิ้นส่วนยานยนต์และจักรยาน


บันทึก

แผ่นระบายความร้อนปลอมแปลงเย็น
ข้อดีเพิ่มเติมของกระบวนการนี้คือฮีทซิงค์หลอมที่มีการออกแบบเดียวกันสามารถผลิตด้วยความสูงที่แตกต่างกันได้โดยใช้แม่พิมพ์ตีขึ้นรูปเพียงชุดเดียวเมื่อทำงานกับอัตราส่วนกว้างยาวหรือครีบหนาแน่น ฮีทซิงค์ปลอมแปลงจะไม่มีส่วนต่อประสานความร้อนระหว่างครีบ/พินและฐาน ซึ่งจะให้ประสิทธิภาพที่ดีกว่าเมื่อเทียบกับฮีตซิงก์แบบครีบประทับหรือครีบผูกมัดการกระจายความร้อนสามารถปรับปรุงเพิ่มเติมในฮีทซิงค์อะลูมิเนียมได้โดยการฝังเม็ดมีดทองแดงลงในฐานระหว่างการตีขึ้นรูปเนื่องจากกระบวนการนี้มีราคาค่อนข้างแพง สำหรับปริมาณที่น้อย การสำรวจการอัดขึ้นรูปด้วยการตัดขวางเพื่อสร้างหมุดสี่เหลี่ยมจึงคุ้มค่าสำหรับการหล่อในปริมาณมากเป็นทางเลือกที่ดี
Fodor ได้รับประสบการณ์ในเทคนิคการผลิตสำหรับฮีตซิงก์หล่อเย็นกำลังสูงเราได้แก้ไขปัญหาต่างๆ เช่น ค่าการนำความร้อนต่ำของไมโครแชนเนลจากการหล่อขึ้นรูป และต้นทุนที่สูงขึ้นสำหรับการตัดเฉือนไมโครแชนเนลเราได้ใช้ฮีทซิงค์ขึ้นรูปเย็นกับโซลูชันระบายความร้อนแล้ว เช่น อินเวอร์เตอร์ไฟฟ้าแรงสูง เครื่องแปลงพลังงานลม และตัวควบคุมมอเตอร์ไฟฟ้า
1. กระบวนการผลิต: กระบวนการตีขึ้นรูปเย็น
2. วัสดุ: AL1070
3. การรักษาพื้นผิว: อโนไดซ์ใส / ดำ / แดง / ทอง
4. ประเภทผลิตภัณฑ์: การออกแบบที่กำหนดเอง
5. การบรรจุ: ส่งออกกล่องกระดาษมาตรฐานพร้อมพาเลท
6. การประยุกต์ใช้: อุตสาหกรรม / การแพทย์ / การวัด / บ้าน
คุณมีคำถามใด ๆ โปรดติดต่อเรา


โฟดอร์ เป็นผู้ผลิตฮีตซิงก์ชั้นนำในประเทศจีน ให้บริการฮีตซิงก์และแผ่นระบายความร้อน และนำเสนอฮีตซิงก์หล่อขึ้นรูปเย็นแบบกำหนดเองและฮีตซิงก์อื่นๆ เช่น ฮีตซิงก์โปรไฟล์อลูมิเนียม ฮีตซิงก์ลอก ฮีตซิงก์หล่อตาย แผ่นเย็น หากคุณต้องการฮีตซิงก์ โปรดติดต่อ fodor
