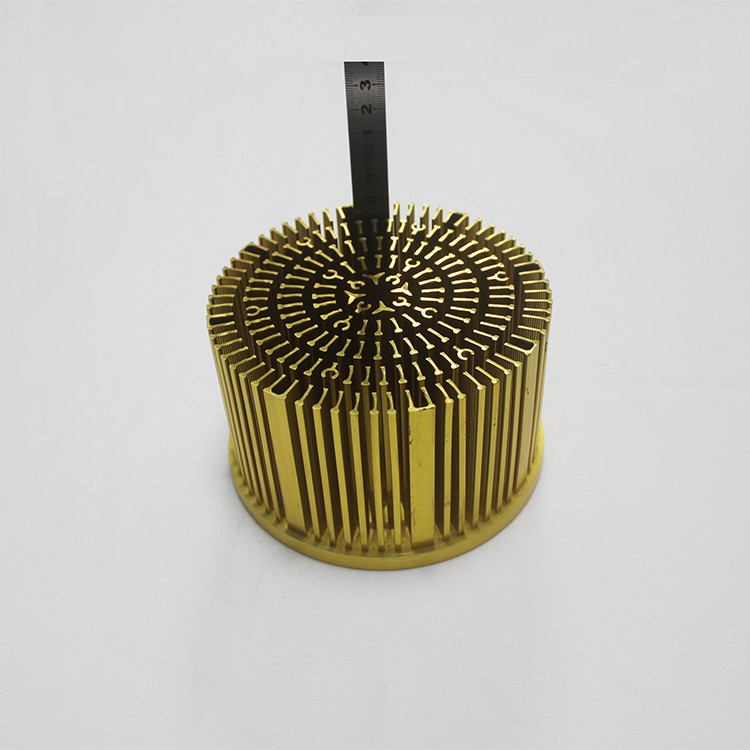

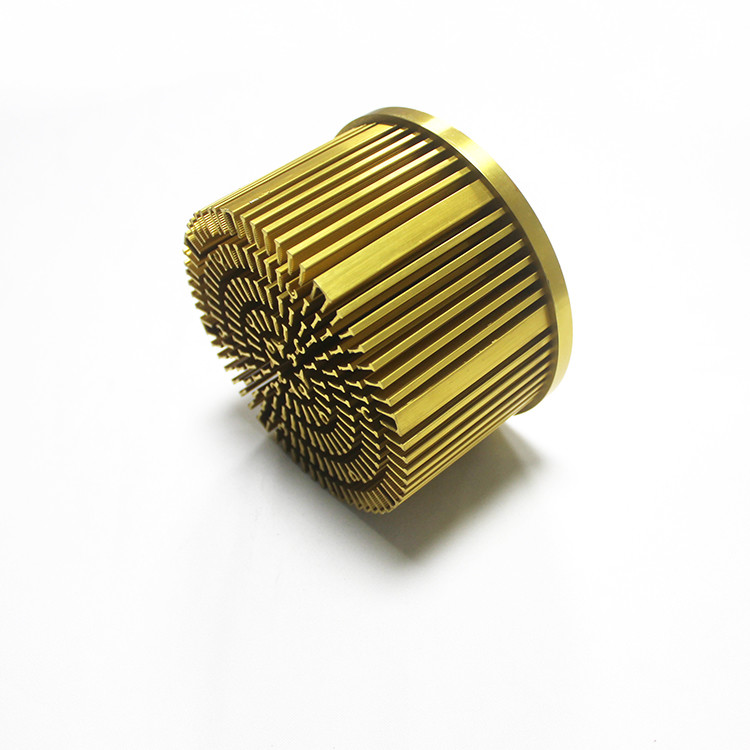

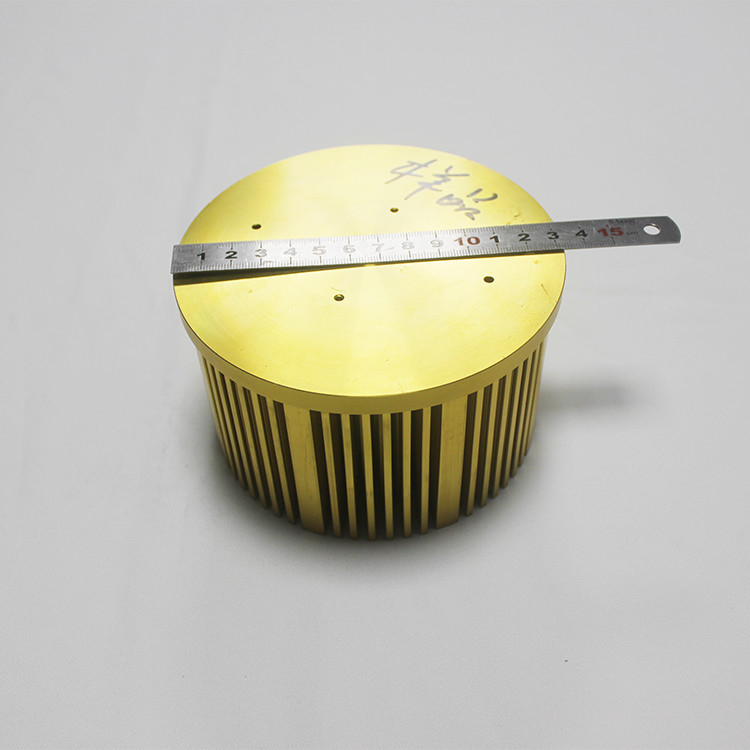

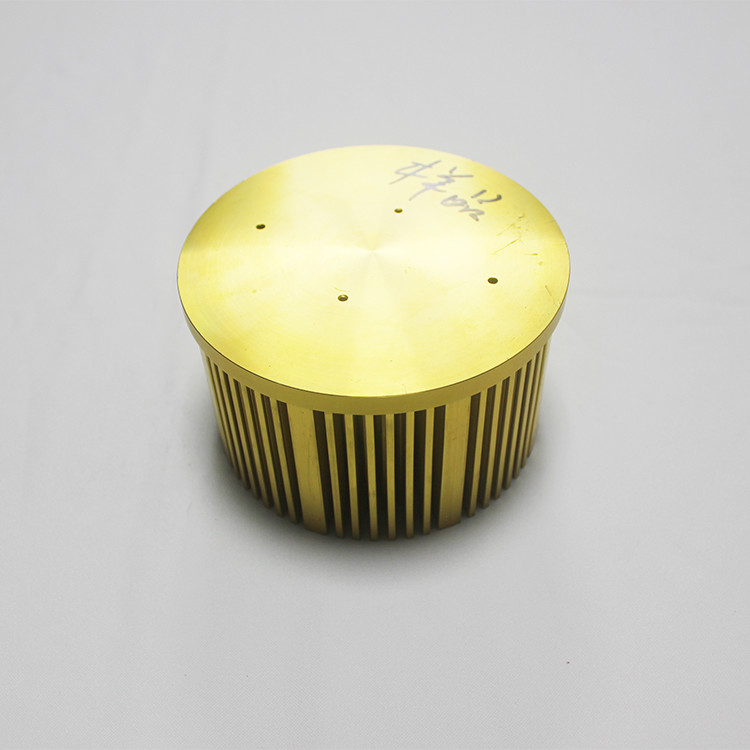

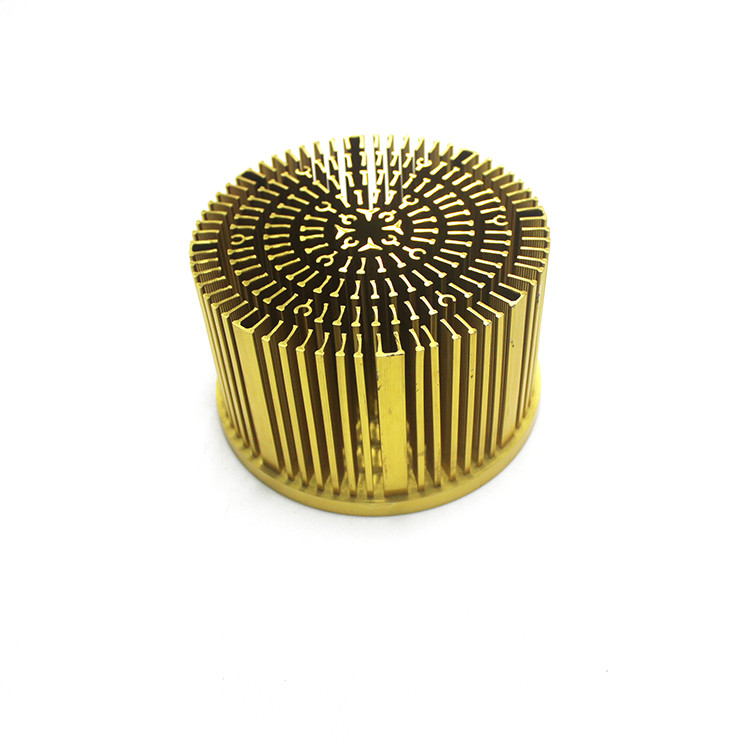

Anodizing Golden 50W Cold Forged Pin Fin Heat Sink สำหรับ LED Grow Light

ฮีตซิงก์ครีบพินปลอมแปลงเย็น 50W สำหรับฮีตซิงก์ LED Grow Light พร้อมอโนไดซ์สีทอง

ข้อมูลจำเพาะของ Haet Sink ปลอมแปลงเย็น



คำอธิบาย
แผ่นระบายความร้อนปลอมแปลงเย็นนี้ใช้วัสดุอลูมิเนียม 1070 เพื่อการประมวลผล ก่อนอื่นเราตรวจสอบขนาดวัตถุดิบว่าดีหรือไม่ อย่างที่สองคือตามรูปวาด ใช้เครื่องกดไฮดรอลิกเพื่อทำการหล่อหยาบ ประการที่สามคือ ตามแบบที่วาด ใช้เครื่องไม้ตัดขนาดโครงร่าง ขั้นที่ 4 ใช้ CNC เพื่อให้ได้ขนาดที่แน่นอน ขั้นที่ 5 ทำการชุบอโนไดซ์ ขั้นตอนสุดท้ายคือการตอกหมุด จากนั้นตรวจสอบ/บรรจุหีบห่อการตรวจสอบครั้งแรกและการตรวจสอบลาดตระเวนเสร็จสิ้นในการประมวลผล


บันทึก
แผ่นระบายความร้อนปลอมแปลงเย็น
ข้อดีเพิ่มเติมของกระบวนการนี้คือฮีทซิงค์หลอมที่มีการออกแบบเดียวกันสามารถผลิตด้วยความสูงที่แตกต่างกันได้โดยใช้แม่พิมพ์ตีขึ้นรูปเพียงชุดเดียวเมื่อทำงานกับอัตราส่วนกว้างยาวหรือครีบหนาแน่น ฮีทซิงค์ปลอมแปลงจะไม่มีส่วนต่อประสานความร้อนระหว่างครีบ/พินและฐาน ซึ่งจะให้ประสิทธิภาพที่ดีกว่าเมื่อเทียบกับฮีตซิงก์แบบครีบประทับหรือครีบผูกมัดการกระจายความร้อนสามารถปรับปรุงเพิ่มเติมในฮีทซิงค์อะลูมิเนียมได้โดยการฝังเม็ดมีดทองแดงลงในฐานระหว่างการตีขึ้นรูปเนื่องจากกระบวนการนี้มีราคาค่อนข้างแพง สำหรับปริมาณที่น้อย การสำรวจการอัดขึ้นรูปด้วยการตัดขวางเพื่อสร้างหมุดสี่เหลี่ยมจึงคุ้มค่าสำหรับการหล่อในปริมาณมากเป็นทางเลือกที่ดี
Fodor ได้รับประสบการณ์ในเทคนิคการผลิตสำหรับฮีตซิงก์หล่อเย็นกำลังสูงเราได้แก้ไขปัญหาต่างๆ เช่น ค่าการนำความร้อนต่ำของไมโครแชนเนลจากการหล่อขึ้นรูป และต้นทุนที่สูงขึ้นสำหรับการตัดเฉือนไมโครแชนเนลเราได้ใช้ฮีทซิงค์ขึ้นรูปเย็นกับโซลูชันระบายความร้อนแล้ว เช่น อินเวอร์เตอร์ไฟฟ้าแรงสูง เครื่องแปลงพลังงานลม และตัวควบคุมมอเตอร์ไฟฟ้า
1. กระบวนการผลิต: กระบวนการตีขึ้นรูปเย็น
2. วัสดุ: AL1070
3. การรักษาพื้นผิว: อโนไดซ์ใส / ดำ / แดง / ทอง
4. ประเภทผลิตภัณฑ์: การออกแบบที่กำหนดเอง
5. การบรรจุ: ส่งออกกล่องกระดาษมาตรฐานพร้อมพาเลท
6. การประยุกต์ใช้: อุตสาหกรรม / การแพทย์ / การวัด / บ้าน
คุณมีคำถามใด ๆ โปรดติดต่อเรา



1. เกี่ยวกับการตีขึ้นรูปเย็น

ฮีทซิงค์ปลอมผลิตขึ้นโดยใช้การปรับเปลี่ยนกระบวนการนี้เรียกว่าการตีขึ้นรูปเย็นการตีขึ้นรูปเย็นใช้แรงดันสูงและอุณหภูมิต่ำเพื่อให้แน่ใจว่าไม่มีฟองอากาศหรือสิ่งเจือปนอื่นๆ ติดอยู่ในวัสดุสิ่งนี้ช่วยปรับปรุงคุณสมบัติการระบายความร้อนของฮีทซิงค์ และเพิ่มความหนาแน่นของวัสดุ
ฮีทซิงค์ปลอมผลิตขึ้นโดยใช้การปรับเปลี่ยนกระบวนการนี้เรียกว่าการตีขึ้นรูปเย็นการตีขึ้นรูปเย็นใช้แรงดันสูงและอุณหภูมิต่ำเพื่อให้แน่ใจว่าไม่มีฟองอากาศหรือสิ่งเจือปนอื่นๆ ติดอยู่ในวัสดุสิ่งนี้ช่วยปรับปรุงคุณสมบัติการระบายความร้อนของฮีทซิงค์ และเพิ่มความหนาแน่นของวัสดุRadian Thermal Products ใช้เครื่องมือแม่พิมพ์แบบเปิดพิเศษและความดันสูงเพื่อสร้างฮีทซิงค์ที่มีความแม่นยำสูงพร้อมอัตราส่วนภาพสูงโดยทั่วไปแล้วฮีทซิงค์หลอมจะผลิตทีละส่วน และสามารถทำจาก AL 6063 หรือ C1100อัตราส่วนภาพสูงถึง 35:1 เป็นไปได้ และไม่จำเป็นต้องมีมุมร่างบนครีบครีบอาจมีลักษณะกลม รี ตรง หรือรวมกันในส่วนเดียวกันก็ได้

2.เกี่ยวกับกระบวนการตีขึ้นรูปเย็น

การตีขึ้นรูปเย็นใช้กระบวนการแทนที่เพื่อขึ้นรูปวัสดุให้เป็นรูปร่างที่ต้องการแรงอัดจะบีบโลหะระหว่างหมัดและดายที่อุณหภูมิห้องจนกว่าวัสดุจะสอดรับกับรูปทรงของดายเทคนิคการตีขึ้นรูปเย็นประกอบด้วยการรีด การกด การวาด การปั่น การเข้าหัว และการอัดขึ้นรูป

3. ข้อดีของการระบายความร้อนด้วยการตีขึ้นรูปเย็น

แผ่นระบายความร้อนหล่อเย็นใช้กันอย่างแพร่หลายในการกระจายความร้อนของหลอดไฟ LED และมีข้อดีดังต่อไปนี้:
(1) ราคาของแม่พิมพ์ตีขึ้นรูปเย็นไม่สูงซึ่งสามารถควบคุมต้นทุนได้อย่างมีประสิทธิภาพ
(2) กำลังการผลิตสูงเหมาะสำหรับการผลิตจำนวนมาก
(3) วงจรการผลิตแม่พิมพ์ค่อนข้างสั้น โดยปกติ 10 ถึง 15 วัน
(4) การขึ้นรูปครั้งเดียว ประสิทธิภาพการกระจายความร้อนของฮีทซิงค์การตีขึ้นรูปเย็นนั้นสอดคล้องกับประสิทธิภาพการกระจายความร้อนของวัสดุ และขั้นตอนหลังการประมวลผลมีน้อยและเรียบง่าย
(5)ข้อได้เปรียบที่สำคัญของการตีขึ้นรูปเย็นคือความคลาดเคลื่อนของขนาดที่ใกล้เคียง คุณภาพผิวสำเร็จที่ดี และการใช้วัสดุที่มีต้นทุนต่ำกว่าเพื่อให้ได้ความแข็งแรงที่ต้องการโดยการชุบแข็งงานโดยไม่ต้องใช้ความร้อน

4. พื้นที่ผิวฮีทซิงค์

พื้นที่ผิวที่เพิ่มขึ้นของฮีตซิงก์จะทำให้ความต้านทานความร้อนลดลงและการระบายความร้อนของส่วนประกอบดีขึ้น แต่เฉพาะในกรณีที่ชั้นขอบเขตไม่ก่อตัวขึ้นและครีบที่อยู่ใกล้กันจะไม่ห้ามการไหลของอากาศ
เมื่อออกแบบชิ้นส่วนที่อัดขึ้นรูป ครีบจะต้องเรียวเพื่อให้อะลูมิเนียมอัลลอยด์ผ่านเครื่องมือโดยไม่ทำให้แตกหักจำนวนครีบในการอัดขึ้นรูปจะจำกัดโดยความแข็งแรงของชุดดายและขนาดของการอัดขึ้นรูปข้อจำกัดเหล่านี้จะส่งผลกระทบต่อพื้นที่ผิว
ครีบหลอมต้องใช้เรียวเล็กกว่าในการดึงออกจากเครื่องมือ ทำให้ได้ครีบมากขึ้นตามขนาดฮีตซิงก์ที่กำหนดครีบระบายความร้อนสามารถสร้างเป็นรูปไข่ได้หากต้องการ

โฟดอร์เป็นผู้ผลิตฮีตซิงก์ชั้นนำในประเทศจีน ให้บริการฮีตซิงก์และแผ่นระบายความร้อน และนำเสนอฮีตซิงก์หล่อขึ้นรูปเย็นแบบกำหนดเองและฮีตซิงก์อื่นๆ เช่น ฮีตซิงก์โปรไฟล์อลูมิเนียม ฮีตซิงก์ลอก ฮีตซิงก์หล่อตาย แผ่นเย็น หากคุณต้องการฮีตซิงก์ โปรดติดต่อ fodor
