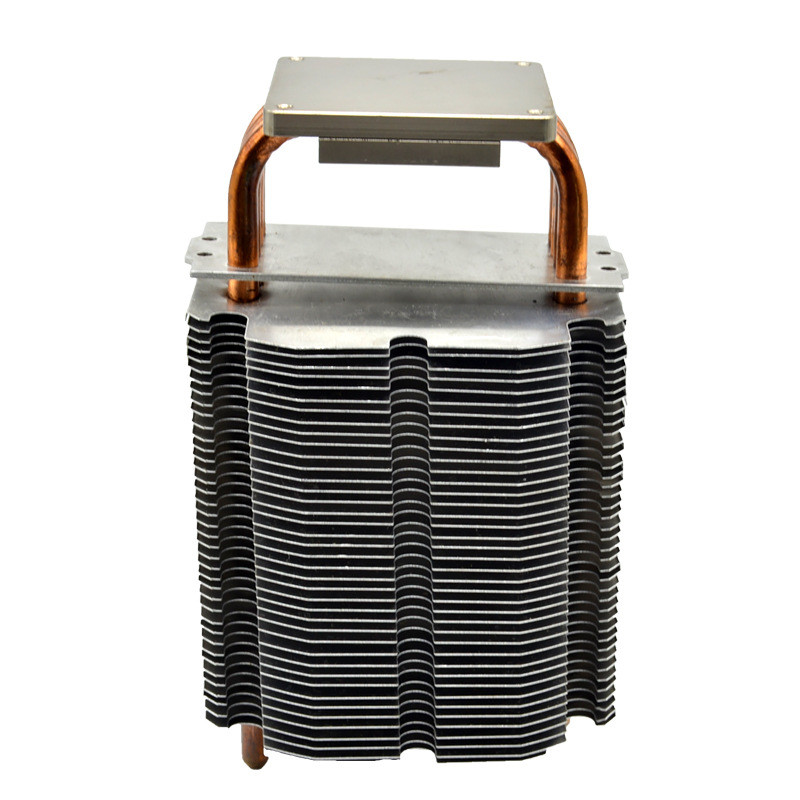

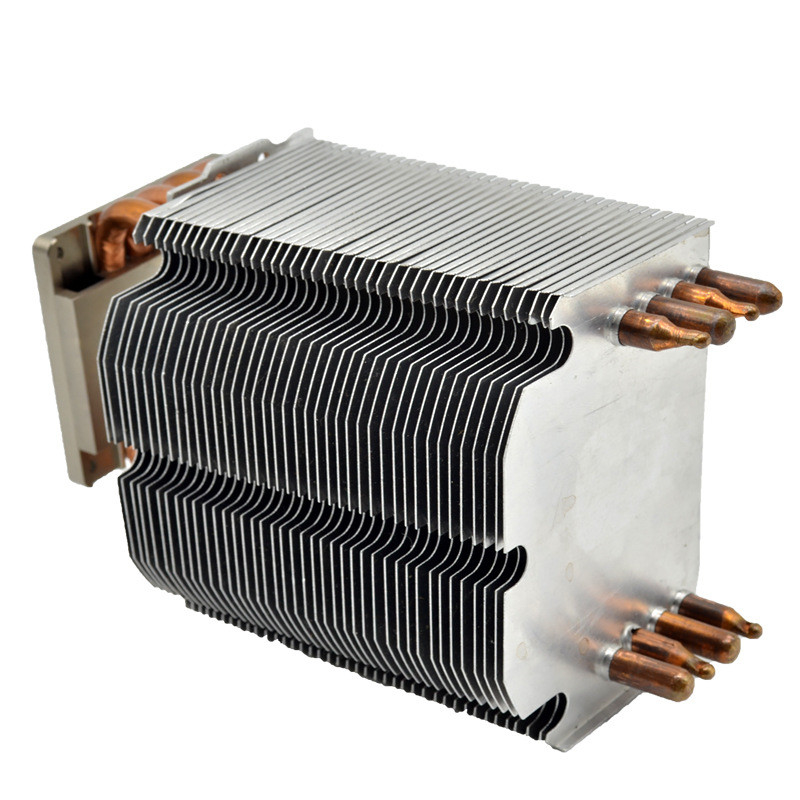

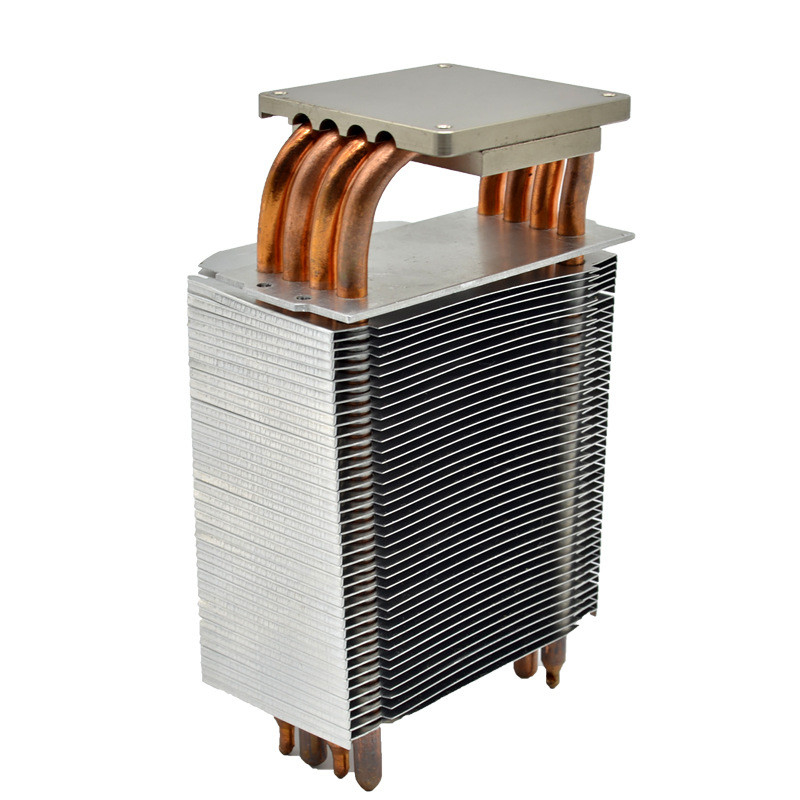

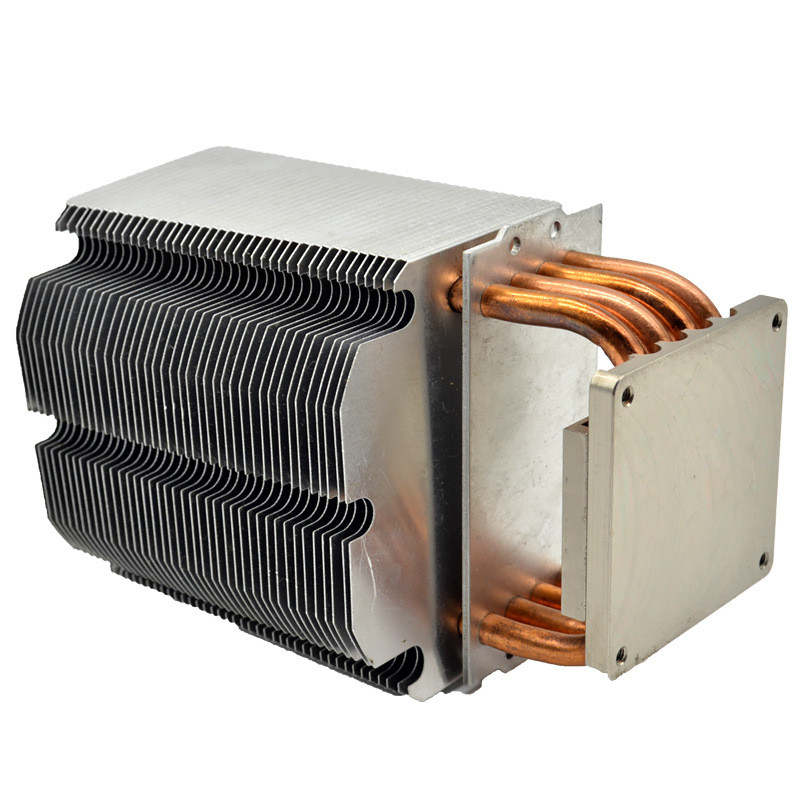

ฮีทซิงค์ด้านล่างอะลูมิเนียมพร้อมฮีทไปป์ที่ใช้งานได้จริง ชุบนิกเกิล

แผ่นอลูมิเนียมด้านล่าง 4 ชิ้นท่อความร้อนหม้อน้ำท่อความร้อนพร้อมชุบนิกเกิล

รายละเอียดโดยย่อ

คำอธิบาย

หม้อน้ำท่อความร้อนเป็นผลิตภัณฑ์ใหม่ที่ผลิตขึ้นโดยใช้เทคโนโลยีท่อความร้อนเพื่อปรับปรุงหม้อน้ำหรือผลิตภัณฑ์และระบบแลกเปลี่ยนความร้อนแบบเก่าจำนวนมากหม้อน้ำท่อความร้อนมีสองประเภท: การระบายความร้อนตามธรรมชาติและการระบายความร้อนด้วยอากาศแบบบังคับความต้านทานความร้อนของหม้อน้ำท่อความร้อนระบายความร้อนด้วยอากาศสามารถทำให้มีขนาดเล็กลง และมักใช้ในอุปกรณ์จ่ายไฟกำลังสูง

บันทึก

หม้อน้ำท่อความร้อนประกอบด้วยท่อปิดผนึก ไส้ตะเกียงของเหลว และช่องไอน้ำไส้ตะเกียงล้อมรอบผนังท่อของท่อที่ปิดสนิทและแช่อยู่ในของเหลวอิ่มตัวที่สามารถระเหยได้ของเหลวนี้สามารถเป็นน้ำกลั่นหรือแอมโมเนีย เมทานอล หรืออะซิโตนหม้อน้ำท่อความร้อนที่บรรจุแอมโมเนีย เมทานอล อะซิโตน และของเหลวอื่นๆ ยังคงมีความสามารถในการระบายความร้อนที่ดีที่อุณหภูมิต่ำ

เมื่อหม้อน้ำท่อความร้อนทำงาน ส่วนการระเหยของมันจะดูดซับความร้อนที่เกิดจากแหล่งความร้อน (อุปกรณ์เซมิคอนดักเตอร์กำลัง ฯลฯ) เพื่อให้ของเหลวในไส้ตะเกียงจะเดือดเป็นไอน้ำไอน้ำที่มีความร้อนจะเคลื่อนจากส่วนระเหยของหม้อน้ำฮีทไปป์ไปยังส่วนระบายความร้อนเมื่อไอน้ำถ่ายเทความร้อนไปยังส่วนทำความเย็น ไอน้ำจะควบแน่นเป็นของเหลวของเหลวที่ควบแน่นจะกลับสู่ส่วนการระเหยผ่านการกระทำของไส้ตะเกียงของไส้ตะเกียงบนผนังท่อ และทำซ้ำกระบวนการหมุนเวียนที่กล่าวถึงข้างต้นเพื่อกระจายความร้อนอย่างต่อเนื่อง

หม้อน้ำท่อความร้อนเป็นอุปกรณ์หม้อน้ำที่มีประสิทธิภาพสูงพร้อมคุณสมบัติการกระจายความร้อนที่เป็นเอกลักษณ์กล่าวคือมีการนำความร้อนสูงและการกระจายอุณหภูมิตามแนวแกนระหว่างส่วนการระเหยและส่วนทำความเย็นจะสม่ำเสมอและเท่ากันอย่างมาก
ความต้านทานความร้อนของตัวระบายความร้อนถูกกำหนดโดยค่าการนำความร้อนของวัสดุและพื้นที่ที่มีประสิทธิภาพในปริมาตรเมื่อปริมาตรของหม้อน้ำอะลูมิเนียมหรือทองแดงที่เป็นของแข็งถึง 0.006 ลบ.ม. การเพิ่มปริมาตรและพื้นที่จะไม่ลดความต้านทานทางความร้อนอย่างมีนัยสำคัญสำหรับอุปกรณ์เซมิคอนดักเตอร์แบบแยกส่วนซึ่งกระจายความร้อนทั้งสองด้าน ความต้านทานความร้อนของฮีตซิงก์ทองแดงทั้งหมดแบบระบายความร้อนด้วยอากาศหรืออะลูมิเนียมทั้งหมดจะสูงถึง 0.04°C/W เท่านั้นหม้อน้ำท่อความร้อนสามารถเข้าถึง 0.01 ℃/Wภายใต้เงื่อนไขของการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ประสิทธิภาพของหม้อน้ำท่อความร้อนสามารถปรับปรุงได้มากกว่าสิบเท่าของหม้อน้ำทางกายภาพ

หม้อน้ำท่อความร้อนมีข้อดีดังต่อไปนี้:

• ความเร็วในการตอบสนองต่อความร้อนนั้นรวดเร็ว และความสามารถในการถ่ายเทความร้อนนั้นใหญ่กว่าท่อทองแดงที่มีขนาดและน้ำหนักเท่ากันมากกว่า 1,000 เท่า
• ขนาดเล็กและน้ำหนักเบา
• ประสิทธิภาพการกระจายความร้อนสูง ซึ่งทำให้การออกแบบการกระจายความร้อนของอุปกรณ์อิเล็กทรอนิกส์ง่ายขึ้น เช่น การเปลี่ยนการระบายความร้อนด้วยอากาศเป็นการระบายความร้อนด้วยตนเอง
• ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก และไม่จำเป็นต้องมีการบำรุงรักษาเป็นพิเศษระหว่างการทำงาน
• มีคุณสมบัติเป็นอุณหภูมิความร้อนที่ดีหลังจากสมดุลความร้อน การไล่ระดับอุณหภูมิระหว่างส่วนการระเหยและส่วนการทำความเย็นจะค่อนข้างเล็ก ซึ่งถือได้ว่าเป็น 0 โดยประมาณ
• การดำเนินงานมีความปลอดภัยและเชื่อถือได้และไม่ก่อให้เกิดมลพิษต่อสิ่งแวดล้อม

เราสามารถให้บริการหม้อน้ำท่อความร้อน ปริมาณน้อยเป็นที่ยอมรับ

การสนับสนุนทางเทคนิค

เราสามารถให้บริการออกแบบและจำลองสถานการณ์ตัวอย่างเช่น กรณีลูกค้าชาวเยอรมันของเรา

จากผลการจำลอง ชิปจำลองเป็นไปตามข้อกำหนดด้านอุณหภูมิที่ลูกค้ากำหนด
